मध्यम कंपन भिगोना फास्टनरों

अनुप्रयोग परिदृश्य

1। रेलवे स्लीपर्स और रेल के बीच संबंध में, ट्रेन संचालन से कंपन को बफर करना

2। शहरी रेल पारगमन लाइनों में, ट्रैक शोर और संरचनात्मक थकान को कम करना

3। हाई-स्पीड रेलवे के लोचदार ट्रैक सिस्टम में, सवारी आराम को बढ़ाना

4। ट्रैक रखरखाव और प्रतिस्थापन के दौरान, फास्टनरों की लोच और स्थिरता सुनिश्चित करना

उत्पाद वर्णन

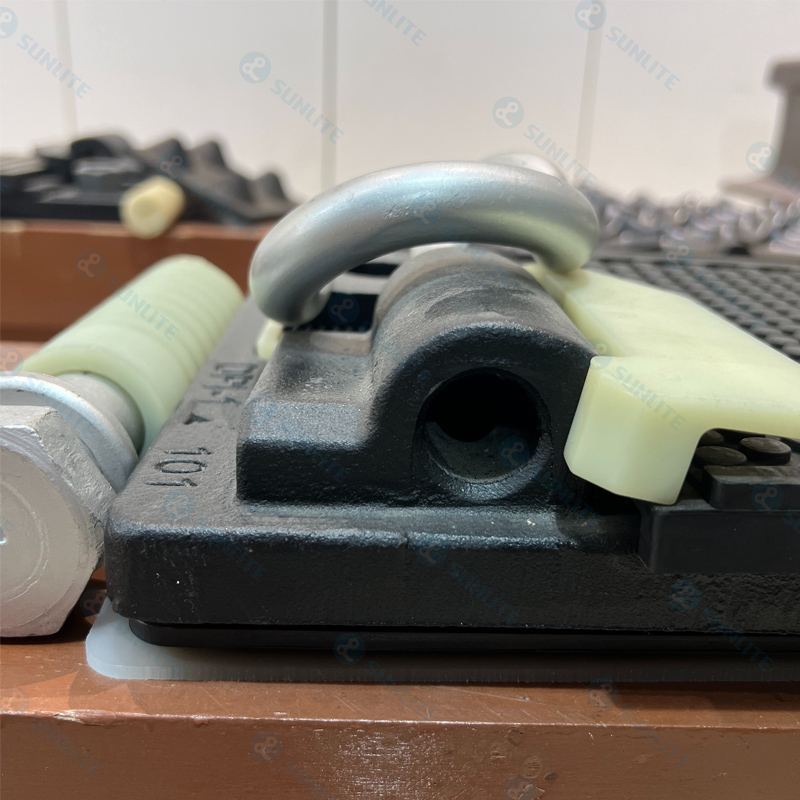

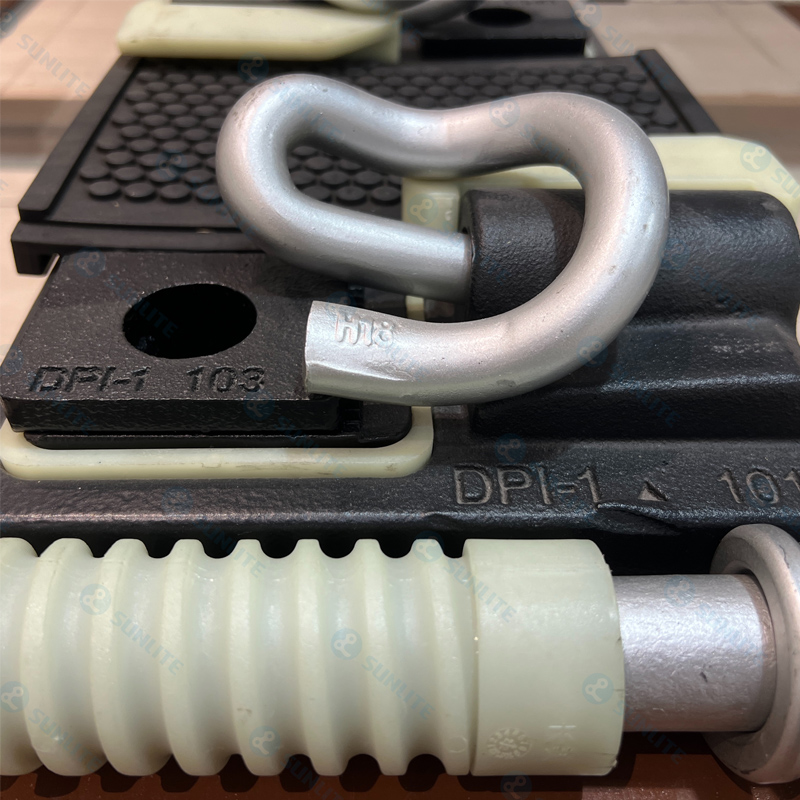

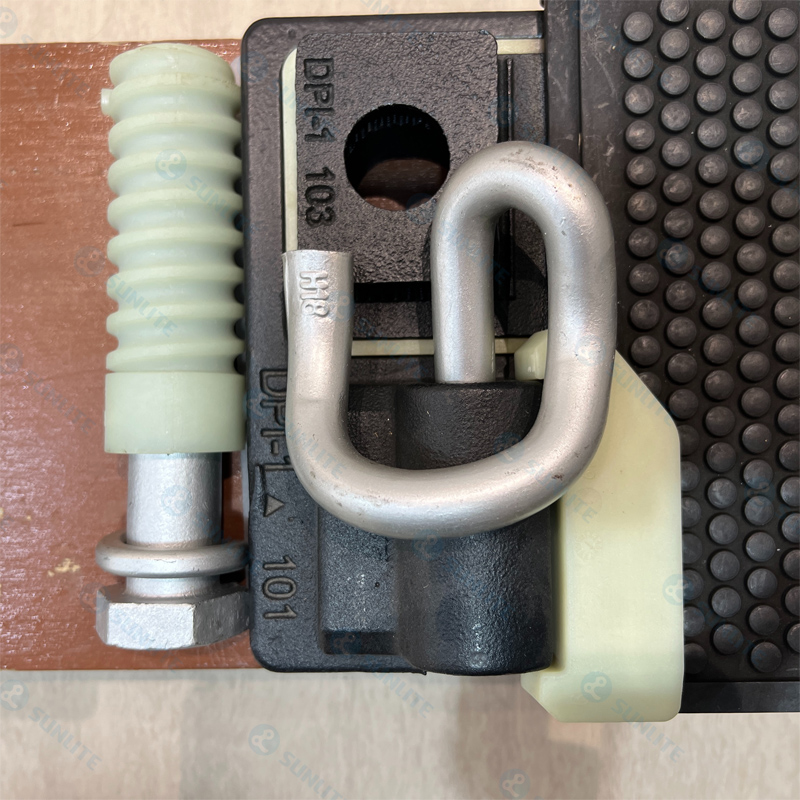

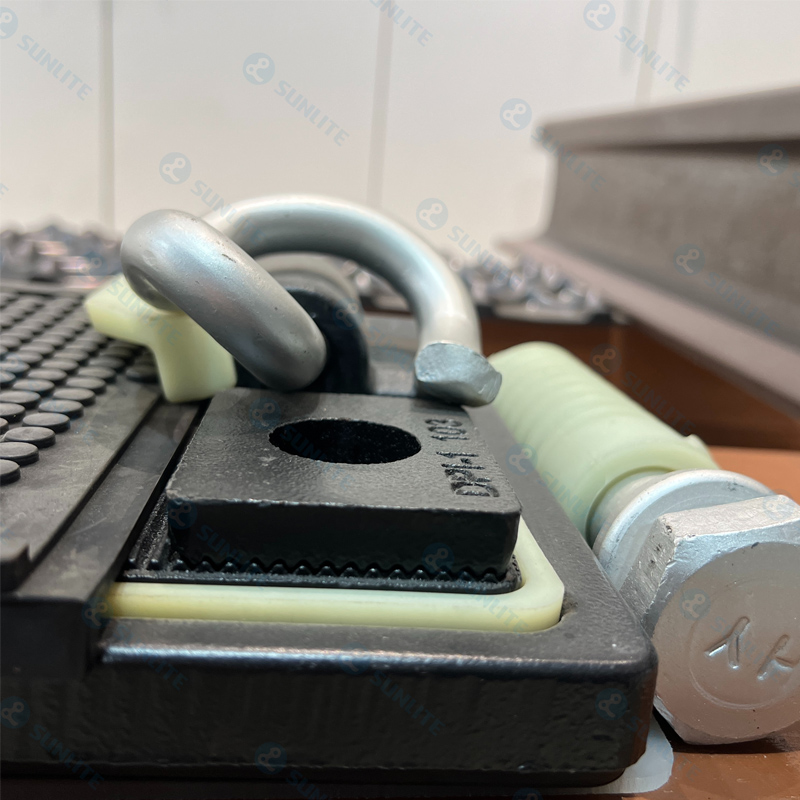

यह फास्टनर एकल-परत बैकिंग प्लेट + डबल-लेयर रबर पैड से मिलकर एक नॉनलाइनियर कंपन भिगोना संरचना को अपनाता है, जो 6-8db के मध्यम कंपन भिगोना प्रभाव को प्राप्त करता है, जबकि समग्र संरचनात्मक ऊंचाई को न्यूनतम 37 मिमी तक संपीड़ित करता है। यह ट्रैक फाउंडेशन को संशोधित किए बिना मौजूदा लाइनों पर साधारण फास्टनरों को सीधे बदल सकता है, ट्रैक अपग्रेडिंग की लागत और निर्माण अवधि को काफी कम कर सकता है।

उत्पाद कार्य

कुशल कंपन दमन:

डबल-लेयर नॉनलाइनियर रबर लेयर्स (थर्माप्लास्टिक रबर + नेचुरल रबर कम्पोजिट) ​​6-8db द्वारा स्लीपर्स के कंपन संचरण को कम करते हुए, synergistic ऊर्जा अपव्यय को प्राप्त करते हैं।

अल्ट्रा-पतली इंजीनियरिंग अनुकूलन:

37 मिमी की अंतिम संरचनात्मक ऊंचाई के साथ, यह मौजूदा लाइनों के विभिन्न फास्टनर प्रणालियों के साथ संगत है।

गैर-विनाशकारी प्रतिस्थापन और उन्नयन:

बोल्ट पोजिशनिंग छेद पूरी तरह से मौजूदा फास्टनरों से मेल खाते हैं, जिससे शून्य फाउंडेशन संशोधन के साथ कंपन में सुधार को सक्षम किया जाता है।

ट्रिपल सुरक्षा गारंटी:

रबर परतों के लिए पूर्व-संपीड़न प्रौद्योगिकी नियंत्रणीय दीर्घकालिक रेंगना सुनिश्चित करती है; धातु बैकिंग प्लेटें कठोर समर्थन प्रदान करती हैं; एंटी-एक्ट्रिक लोड क्षमता में 30%की वृद्धि हुई है।

प्रदर्शन सूचकांक

कंपन भिगोना स्तर: मध्यम कंपन भिगोना (सम्मिलन हानि 6-8db)

संरचनात्मक ऊंचाई: 37 मिमी ~ 42 मिमी (पारंपरिक फास्टनर अंतरिक्ष के साथ संगत)

कोर संरचना: सिंगल-लेयर स्टील प्लेट बैकिंग + डबल-लेयर थर्माप्लास्टिक/नेचुरल रबर कम्पोजिट डंपिंग लेयर

सेवा जीवन: 25 वर्ष (ट्रैकसाइड वातावरण, -40 ℃ ~ 80 ℃ काम की स्थिति)

गतिशील विशेषताएं: गतिशील-स्थैतिक कठोरता अनुपात .41.4, विरूपण ＜ 5% 3 मिलियन थकान चक्र के बाद

पर्यावरण प्रमाणीकरण: एन 14080 अग्नि सुरक्षा मानकों के साथ आज्ञाकारी, rohs/reach ने पारित किया

आवेदन क्षेत्र

मेट्रो नवीकरण परियोजनाएं: मौजूदा सुरंग लाइनों का वाइब्रेशन डंपिंग अपग्रेडिंग (सीधे मूल फास्टनरों की जगह)

अर्बन लाइट रेल सिस्टम: एलिवेटेड सेक्शन ब्रिज के लिए लोड कमी और शोर नियंत्रण

हेवी-हॉल रेलवे: फ्रेट हब्स में ट्रैक्स का कंपन ऊर्जा फैलाव

स्टेशन गला क्षेत्र: स्विच क्षेत्रों में कंपन-संवेदनशील उपकरणों की सुरक्षा

ट्रैक वाइब्रेशन डंपिंग ट्रांजिशन सेक्शन: बफर ज़ोन जो साधारण गिट्टी बेड और वाइब्रेशन डंपिंग गिट्टी बेड को जोड़ते हैं
